Sistema de corte QC12Y-4x3200 da automatização E21s da máquina da guilhotina do Cnc da chapa metálica

Sistema de corte QC12Y-4x3200 da automatização E21s da máquina da guilhotina do Cnc da chapa metálica
Sistema de corte QC12Y-4x3200 da automatização E21s da máquina da guilhotina do Cnc da chapa metálica

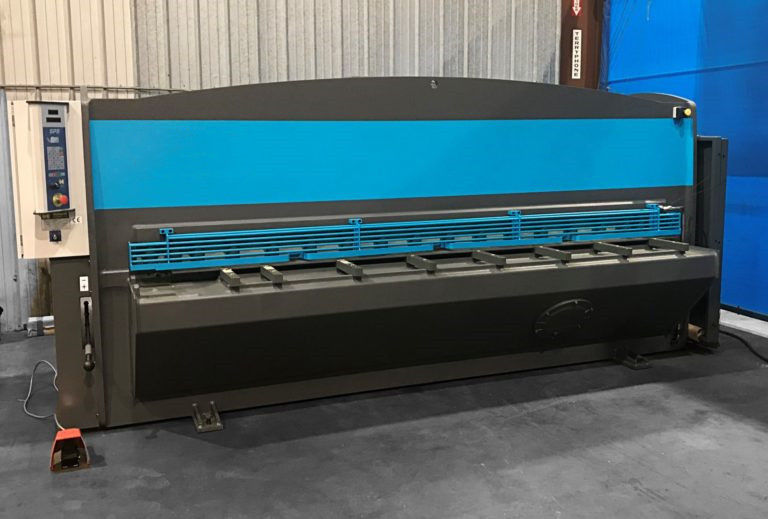

Imagem Grande :  Sistema de corte QC12Y-4x3200 da automatização E21s da máquina da guilhotina do Cnc da chapa metálica

Detalhes do produto:
Lugar de origem: CHINA
Marca: LAMI-NOVA
Certificação: CE
Número do modelo: SC-6*3200
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Preço: USD13000
Detalhes da embalagem: pálete
Tempo de entrega: 40 dias
Habilidade da fonte: DIAS 30SET/40

Sistema de corte QC12Y-4x3200 da automatização E21s da máquina da guilhotina do Cnc da chapa metálica

descrição
MÁQUINA DE CORTE DA PLACA: TESOURA HIDRÁULICA DO CNC Tensão: 380V, 220V, 380V, 400V, customizável
Dimensão (L*W*H): 3880x2150x2000 Largura de corte máxima (milímetros): 3200, 4000,6000,2500
Razões de compra chaves: Precisão alta, produtividade alta, automática Sistema de controlo: Controle de Estun E21 NC, Estun ou Cybelec
Cortando o material: Alumínio de aço inoxidável do aço carbono do metal Nome do produto: máquina de corte hidráulica do cnc
Tipo: QC12K-8x3200, tesoura do feixe do balanço
Realçar:

máquina QC12Y-4x3200 da guilhotina da chapa metálica

,

Máquina de corte da guilhotina do Cnc da chapa metálica de LAMI-NOVA

,

Máquinas de corte QC12Y-4x3200 da guilhotina do Cnc



Máquina de corte hidráulica do metal da tesoura da guilhotina do CNC com sistema de E21s





A máquina adota a estrutura de solda da placa de aço, o quadro adota a análise de elemento finito e o projeto, envelhecimento da vibração elimina o cacho interno, de modo que a fuselagem seja estável e segura. A roda de rolamento do guia apoiada por três pontos pode eliminar a diferença do apoio e melhorar a precisão de corte. O ângulo de corte do suporte de ferramenta pode ser ajustado em alguma escala, que pode reduzir a deformação do material de corte ao estado ideal e cortar a chapa metálica grossa super. O curso de corte pode ser ajustado arbitrariamente para melhorar a eficiência de trabalho e para realizar a função de corte segmentada. A função de levantamento manual é projetada para a parada traseira, que é conveniente para o corte de folha longo super. O lado interno do painel de parede é equipado com uma bomba de óleo manual, que seja fácil de operar e assegure a lubrificação das partes fundamentais. Obstrua dentro o sistema hidráulico pode retardar a elevação da temperatura de óleo e aumentar a confiança e a segurança da operação da máquina-instrumento.






O quadro inteiramente soldado adotado, o esforço eliminado vibração, a rigidez alta, o sistema de condução hidráulico, o sistema do retorno do cilindro do nitrogênio, o dispositivo resistente e durável, da lâmina da diferença de ajuste e o ajuste fino podem facilmente ser operados, linha de sombra para o bom corte, fotocélulas em partes traseiras das máquinas como o protetor da proteção ao operador e outros povos, o curso do backgauge será controlado e mostrado por E21 NC, o backgauge vem com caixa do redutor

O único ou curso contínuo está em sua opção, porta elétrica aberta, máquina parará de trabalhar, tanque de óleo e porta de armário elétrica vindos com selos de borracha, garganta vinda com tampa

A placa de apoio dianteira vinda com bolas, facilita assim alimentar a placa



modelo comprimento de corte (milímetros) cortando a espessura (45 Kgs/mm2) cortando a espessura (70kkgs/mm2 ângulo de ancinho (fixo) No. dos cursos/minuto profundidade da garganta Os no. de mantêm jaques stroek traseiro do calibre

dimensão traseira do calibre (X)

(mini tira de corte)

poder do motor

(Quilowatt)

capacidade do óleo *width do length*height altura sob o assoalho peso aproximado (T)
QC12Y-4*2000 2000 4 2 1°30 ′ 15 140 11 600 20 7,5 184L 2590*1520*1450 650 3,3
QC12Y-4*2500 2500 4 2 1°30 ′ 15 140 12 600 20 7,5 230L 3140*1520*1450 650 4,2
QC12Y-4*3200 3200 4 2 1°30 ′ 11 140 13 600 20 7,5 300L 3840*1520*1450 650 5,3
QC12Y-6*2000 2000 6 3 1°30 ′ 18 140 11 600 20 7,5 184L 2490*1610*1620 800 4,6
QC12Y-6*2500 2500 6 3 1°30 ′ 15 140 12 600 20 7,5 230L 3140*1610*1650 800 5
QC12Y-6*3200 3200 6 3 1°30 ′ 14 140 13 600 20 7,5 300L 3840*1610*1650 800 6,8
QC12Y-6*4000 4000 6 3 1°30 ′ 9 140 18 600 20 11 380L 4650*1660*1750 800 8
QC12Y-6*5000 5000 6 3 1°30 ′ 6 140 22 600 20 15 650L 5725*2160*1900 800 14
QC12Y-8*2500 2500 8 4 1°30 ′ 14 140 12 600 20 11 230L 3140*1610*1650 800 5,2
QC12Y-8*3200 3200 8 4 1°30 ′ 12 140 13 600 20 11 300L 3840*1610*1650 800 7,2
QC12Y-8*4000 4000 8 4 1°30 ′ 9 140 18 600 20 11 380L 4650*1660*1750 800 8,5
QC12Y-10*2500 2500 10 5 1°48 ′ 13 140 11 800 20 15 220L 3370*2100*1790 800 8,2
QC12Y-10*3200 3200 10 5 1°48 ′ 11 140 13 800 20 15 260L 4070*2100*1790 800 9,5
QC12Y-10*4000 4000 10 5 1°30 ′ 9 140 15 800 20 18,5 300L 4920*2250*2050 800 11
QC12Y-12*2500 2500 12 6 1°48 ′ 12 140 11 800 20 18,5 220L 3370*2100*1790 800 7,5
QC12Y-12*3200 3200 12 6 1°48 ′ 11 140 13 800 20 18,5 260L 4070*2100*1790 800 8,5
QC12Y-12*4000 4000 12 6 1°30 ′ 9 140 15 800 20 18,5 300L 4920*2250*2050 800 11,5
QC12Y-16*2500 2500 16 8 10 180 11 800 20 22 460L 3300*2270*2150 800 12,5
QC12Y-16*3200 3200 16 8 6 180 13 800 20 30 510L 4000*2270*2100 800 14
QC12Y-16*4000 4000 16 8 6 180 15 800 25 30 510L 4800*2270*2100 800 16
QC12Y-20*2500 2500 20 10 6 180 11 800 20 30 460L 3300*2270*2250 800 15,5
QC12Y-20*3200 3200 20 10 6 180 13 800 30 30 510L 4000*2270*2100 800 15,8
QC12Y-20*4000 4000 20 10 2°30 ′ 5 180 14 915 30 37 800L 4840*3190*2400 910 22
