Detalhes do produto:
|
Largura de corte máxima (milímetros): | Outro | Máximo Corte Espessura (milímetros): | 16 milímetros |
---|---|---|---|
Nível automático: | Manual | Ângulo de corte: | 90 |
Comprimento da lâmina (milímetros): | 25 milímetros | Curso de Backgauge (milímetros): | 10 - 80 milímetros |
Profundidade da garganta (milímetros): | 300 milímetros | Peso (quilogramas): | 1400 QUILOGRAMAS |
Tensão: | 380-400V | Dimensão (l*w*h): | 1650*750*1800mm |
Razões de compra chaves: | Preço competitivo | Indústrias aplicáveis: | Oficinas de reparações da maquinaria, outro |
Lugar da sala de exposições: | Reino Unido | Tipo de mercado: | Produto ordinário |
Componentes do núcleo: | Motor, bomba | Nome: | Única máquina de perfuração hidráulica |
O serviço pós-venda forneceu: | Peças sobresselentes livres, a instalação do campo, comissão e treinando, apoio em linha, suporte la | Após o serviço da garantia: | Suporte laboral video, apoio em linha, manutenção das peças sobresselentes, de campo e serviço de re |
Lugar do serviço local: | Reino Unido, França | Porto: | Shanghai |
Realçar: | Q35Y-16,tesoura de 55 toneladas do metal do ironworker,máquina de corte hidráulica do perfurador |

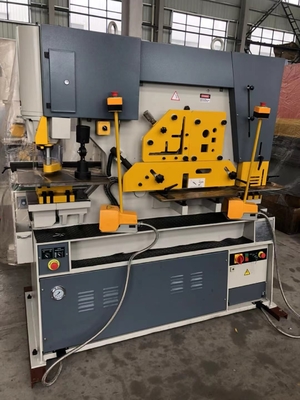

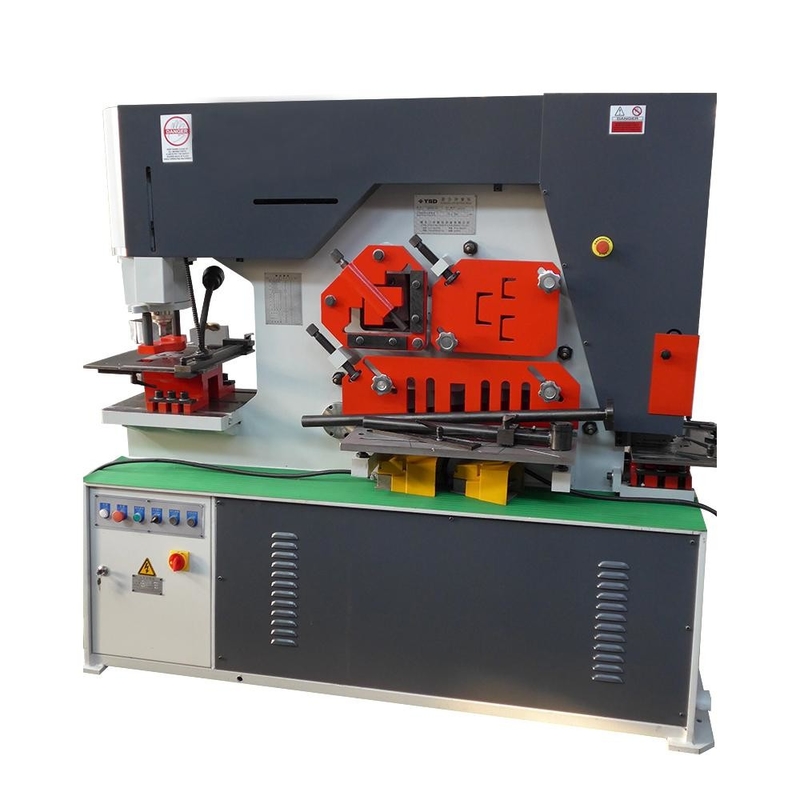

Manual de fabricação profissional 380-400v máquina hidráulica perfuradora e tesoura perfuradora
Principais funções e recursos
- Punção hidráulica de cilindros duplos e máquina de cisalhamento
- Cinco estações independentes para punção, cisalhamento, entalhe, corte de seção
- Mesa de punção grande com almofada multiuso
- Bloco de mesa removível para aplicações de perfuração de flange de viga/canal de balanço
- Suporte de matriz universal, suporte de punção de fácil troca instalado, adaptadores de punção fornecidos
- Estação de colheita monobloco sólida angular, redonda e quadrada
- Estação de entalhe traseira, avanço de baixa potência e curso ajustável na estação de punção
- Sistema de lubrificação por pressão centralizada
- Painel elétrico com elementos de proteção contra sobrecarga e controles integrados
- Pedal de segurança móvel
MODELO
|
Q35Y-16
|
Q35Y-20
|
Q35Y-25
|
Q35Y-30
|
PERFURAÇÃO
|
|
|
|
|
Pressão de perfuração
|
55 toneladas
|
75 toneladas
|
110 toneladas
|
140 toneladas
|
Capacidade de perfuração
|
¢22 x 20
|
¢26 x 22
|
¢31 x 27
|
¢36 x 32
|
(Diâmetro x Espessura)
|
¢ 50 x 9
|
¢ 50 x 12
|
¢ 50 x 17
|
¢50 x 23
|
Profundidade da garganta
|
300
|
355
|
400
|
600
|
:
|
|
|
|
|
|
|
|
|
|
Perfuração do Flange do Canal (Altura)
|
180
|
180
|
180
|
180
|
Máx.Comprimento do curso
|
100
|
100
|
100
|
100
|
Ciclos/Mín.(curso de 20 mm)
|
30
|
30
|
28
|
40
|
Altura de trabalho até morrer
|
950
|
1050
|
1050
|
1120
|
cisalhamento plano
|
|
|
|
|
Barra plana de cisalhamento
|
350 x 15
|
460 x 15
|
610 x 18
|
600 x 20
|
(Largura x Espessura)
|
240 x 20
|
300 x 20
|
400 x 25
|
400 x 30
|
Comprimento da lâmina
|
410
|
485
|
620
|
610
|
Guarnição de Flange de Ângulo
|
70
|
75
|
90
|
100
|
Altura de Trabalho
|
910
|
926
|
920
|
920
|
cisalhamento de ângulo
|
|
|
|
|
Em cisalhamento de 90º
|
130 x 130 x 13
|
152 x 152 x 13
|
152 x 152 x 18
|
205 x 205 x 18
|
Em cisalhamento de meia-esquadria de 45º
|
60 x 60 x 6
|
60x60x6
|
70 x 70 x 7
|
70 x 70 x 7
|
Altura de Trabalho
|
1115
|
1165
|
1185
|
1185
|
BARRAS DE cisalhamento
|
|
|
|
|
Barra Redonda
|
¢45
|
¢50
|
¢60
|
¢65
|
Tesoura de Barra Quadrada
|
40x40
|
50 x 50
|
50 x 50
|
55 x 55
|
Cisalhamento do Canal
|
130*
|
152*
|
180*
|
203*
|
Eu viga de cisalhamento
|
130*
|
152*
|
180*
|
203*
|
Altura de Trabalho
|
1220
|
1270
|
1310
|
1370
|
NÍVEL
|
|
|
|
|
Entalhe Retangular (L x P x T)
|
50,8 x 90 x 9
|
50,8 x 90 x 12
|
63,5 x 90 x 13
|
63,5 x 90 x 16
|
Vee-Notcher (Lado x Lado x T)
|
90 x 90 x 10 *
|
90 x 90 x 12 *
|
105 x 105 x 13*
|
105 x 105 x 16 *
|
Grande V-Notcher (Lado x Lado x T)
|
145 x 145 x 8 *
|
145 x 145 x 10*
|
145 x 145 x 13 *
|
145 x 145 x 13 *
|
Altura de Trabalho
|
910
|
926
|
920
|
920
|
FERRAMENTA ESPECIAL
|
|
|
|
|
Prensa Prensa em V simples (L x T)
|
250 x 15*
|
250 x 15*
|
250 x 20*
|
250 x 20*
|
Freio Prensa Multi-V (L x T)
|
500 x 5*
|
500 x 5*
|
700 x 5*
|
700 x 5*
|
Dobra de ângulo
|
102 x 6 *
|
102 x 8 *
|
102 x 13*
|
102 x 13*
|
Entalhe do tubo
|
¢114*
|
¢114*
|
¢114*
|
¢114*
|
OUTRO
|
|
|
|
|
Motor
|
4 Kw
|
5,5 Kw
|
7,5 Kw
|
11 Kw
|
Oito líquido (abril)
|
1600kg
|
1800kh
|
3800kg
|
4800kg
|
|
|
|
|
|
|
|
|
|
|
:
|
|
|
|
|
|
|
|
|
|
Peso bruto (abr.)
|
1800kg
|
2000kg
|
4000kg
|
5000kg
|
|
|
|
|
|
Dimensões da máquina (abr.)
|
1710x800x1770
|
1860x800x1900
|
2360x960x2090
|
2720x1040x2300
|
(L x L x A)
|
|
|
|
|
Nome
|
Puncionadeira Hidráulica Única
|
Máx.Espessura de corte (mm)
|
16 milímetros
|
Nível Automático
|
Manual
|
Ângulo de cisalhamento
|
90
|
Comprimento da lâmina (mm)
|
25 milímetros
|
Curso de Volta (mm)
|
10 - 80 milímetros
|
Profundidade da Garganta (mm)
|
300 milímetros
|
Doença
|
Novo
|
Marca
|
DC40Y
|
Potência (kW)
|
4 kW
|
Peso (KG)
|
1400 kg
|
Lugar de origem
|
China
|
Tensão
|
380-400v
|
Dimensão (L*W*H)
|
1650*750*1800mm
|
Certificação
|
ce
|
garantia
|
1 ano
|
Relatório de Teste de Máquinas
|
Forneceu
|
Inspeção de saída de vídeo
|
Forneceu
|
Componentes do núcleo
|
Motor, Bomba
|
